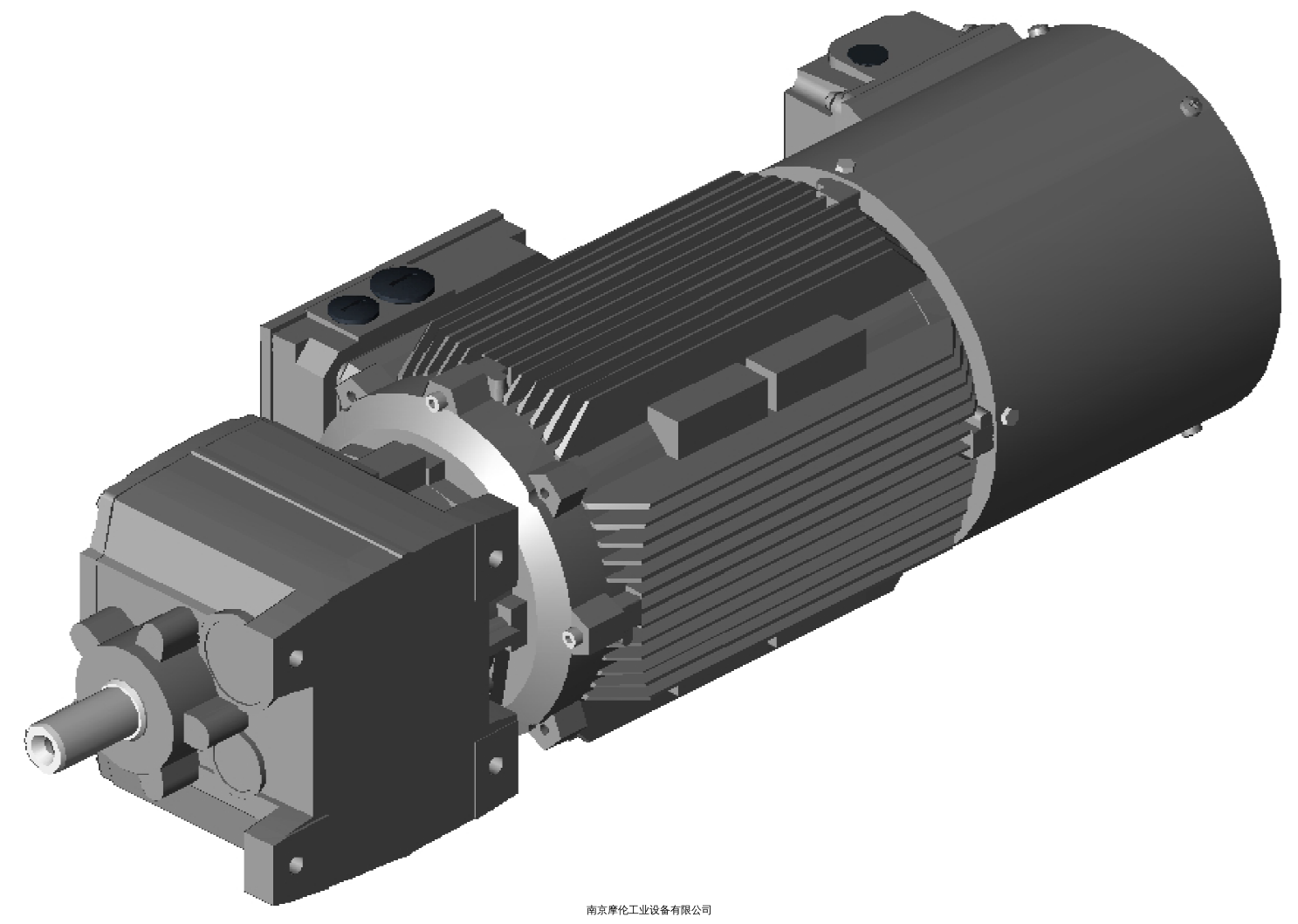

g500 斜齿轮减速电机

减速机g500-H210

电机m550-P100/M4 (GENERATION A)

额定功率2.2 kW

额定频率50 赫兹

比例5.583

输出速° 260.1 r/分

输出转矩79 Nm

负载能力2.02

转动惯量100.643 kgcm2

电机安装在减速机上直接安装 （内置电机)

封装IP54

表面/抗腐蚀OKS-S (Small; C1)

颜色RAL 7016＝煤灰色

减速机-代码G50BH121MVBR2C00

轴类型V - 实心轴，带滑键

输出轴25 x 50 mm

设计形式B - 带底脚，不带止口圆对中

输出法兰R－不带法兰

润滑剂CLP 460

变速箱润滑油量0.8 l

油枕无通风

装配润滑脂未封闭

安装位置M6 [E]

电机编码M55AP100M045F0RCT

能效等级IE3

额定速度1452 r/分

额定转矩14.5 Nm

额定电压230 / 400 V

输出电流7.20 / 4.20 A

功率要素0.88

运行模式S1

接线类型端子盒

温度等级F

电机保护TKO/KTY83

冷却独立风扇

独立风扇的电路1~/3~

分离风扇连接端子盒

反馈旋转变压器 RS1

电气接线－反馈端子盒

电机编码 C86 1735

接线盒的位置T [2]

风机接线盒的位置T [2]

毛重 / 净重41.700 KG
