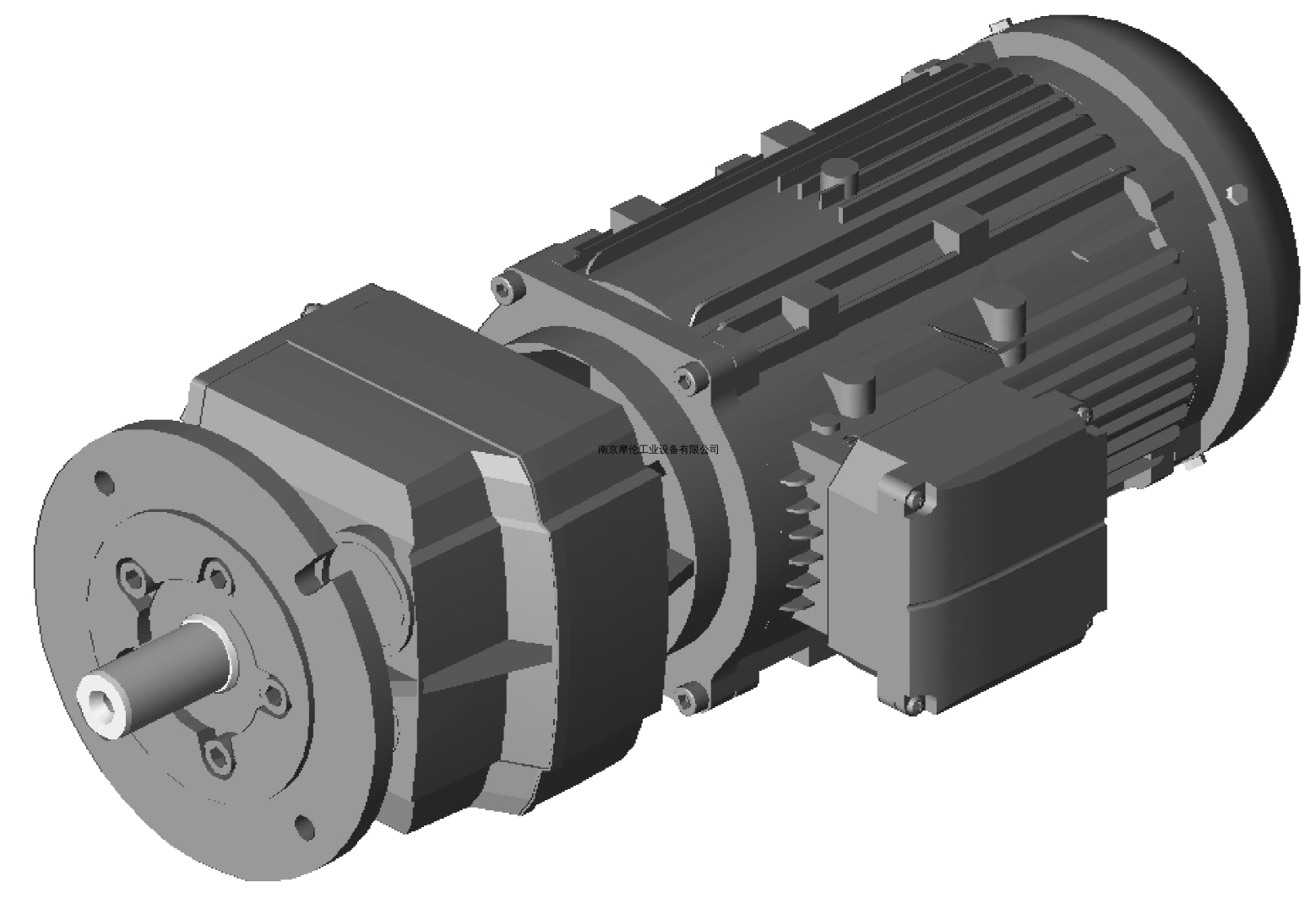

g500 斜齿轮减速电机

减速机g500-H320

电机m550-P100/L4

额定频率50 / 60 / 87 Hz

额定功率3 / 3 / 5.2 kW

比例6.083

输出速° 241.6 / 291.0 / 424.1 r/min

输出转矩115 / 96 / 113 Nm

负载能力1.98 / 2.25 / 1.67

转动惯量131.955 kgcm2

电机安装在减速机上直接安装 （内置电机)

封装IP55

颜色无涂层

第1/第2铭牌粘性标签 / 无

减速机-代码G50BH132MVCK2C00

轴类型V - 实心轴，带滑键

输出轴30 x 60 mm

设计形式C－无底脚安装，带止口圆对中

输出法兰K - 通孔

法兰直径200 mm

油枕已安装

润滑剂CLP 460

变速箱润滑油量1 l

装配润滑脂未封闭

安装位置M6 [E]

电机编码M55BP100L045E00CC

能效等级IE3

额定速度1470 / 1770 / 2580 r/min

功率要素0.84 / 0.82 / 0.82

额定电压 Y 400 / 460 / - V

输出电流 Y 6.10 / 5.31 / - A

额定电压 Δ 230 / - / 400 V

输出电流 Δ 10.60 / - / 10.40 A

电机编码 C86 2146 / 2146 / 2147

额定转矩19.5 Nm

绕组设计三角接/星接

运行模式S1

接线类型端子盒

电机接线盒S

温度等级F

电机保护TCO（热触点，NC开关）

冷却集成风扇

接线盒的位置B [4]

电缆入口的位置R

毛重 / 净重42.000 KG
