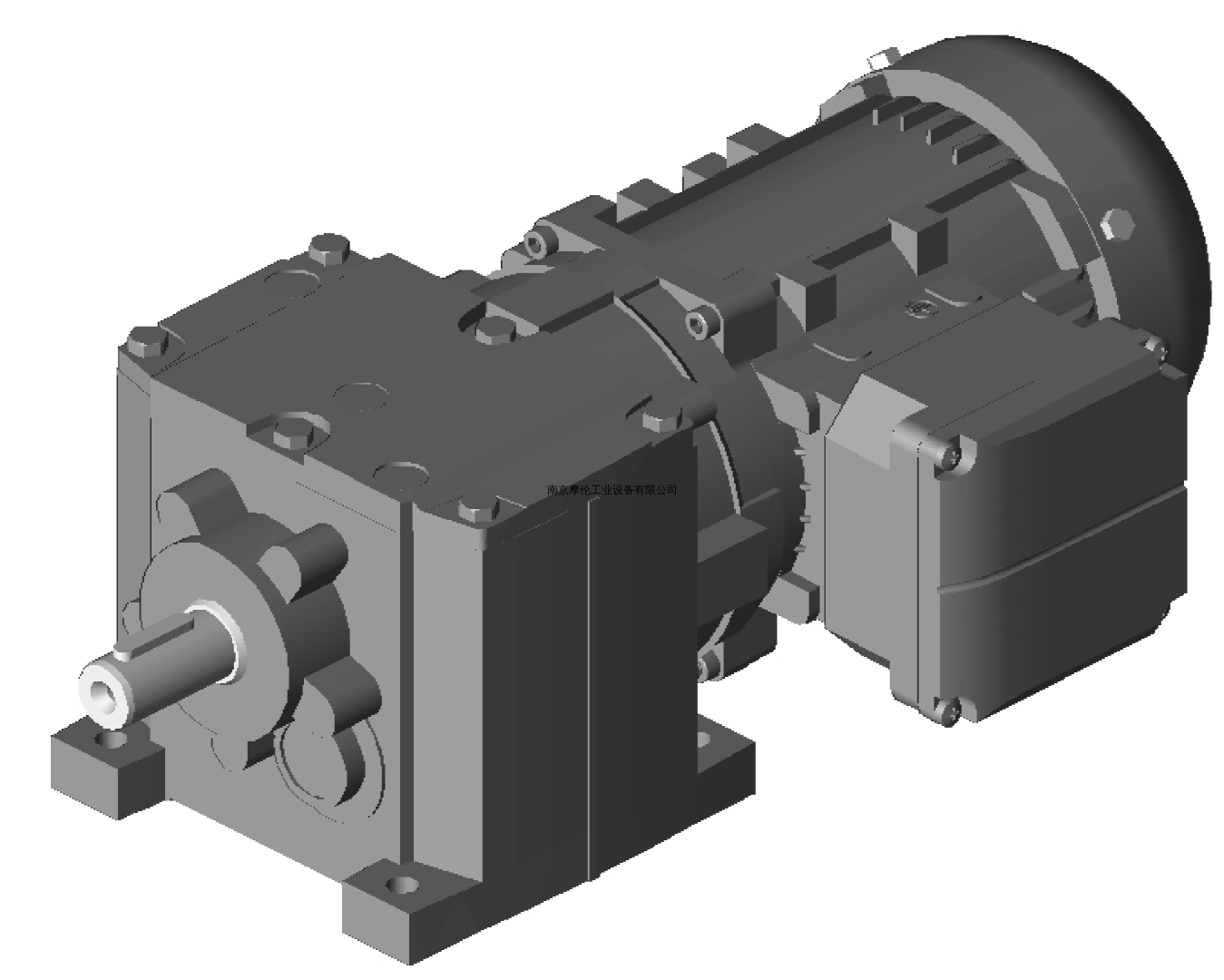

g500 斜齿轮减速电机

减速机g500-H100

电机m550-H63/L4

额定频率50 / - / 87 Hz

额定功率0.25 / - / 0.45 kW

比例11.36

输出速° 122.4 / - / 220.1 r/min

输出转矩19 / - / 19 Nm

负载能力5.27 / - / 4.44

转动惯量3.875 kgcm2

电机安装在减速机上直接安装 （内置电机)

封装IP55

颜色无涂层

第1/第2铭牌粘性标签 / 无

减速机-代码G50BH110MVBR2C00

轴类型V - 实心轴，带滑键

输出轴20 x 40 mm

设计形式B - 带底脚，不带止口圆对中

输出法兰R－不带法兰

油枕无通风

润滑剂CLP 460

变速箱润滑油量0.5 l

装配润滑脂未封闭

安装位置M1/5/6 [AEF]

电机编码M55BH063L045E00CC

能效等级IE2

额定速度1390 / - / 2500 r/min

功率要素0.76 / - / 0.72

额定电压 Y 400 / - / - V

输出电流 Y 0.68 / - / - A

额定电压 Δ 230 / - / 400 V

输出电流 Δ 1.18 / - / 1.19 A

电机编码 C86 2326 / - / 2327

额定转矩1.72 Nm

绕组设计三角接/星接

运行模式S1

接线类型端子盒

电机接线盒S

温度等级F

电机保护TCO（热触点，NC开关）

冷却集成风扇

接线盒的位置R [5]

电缆入口的位置R

毛重 / 净重9.440 KG
