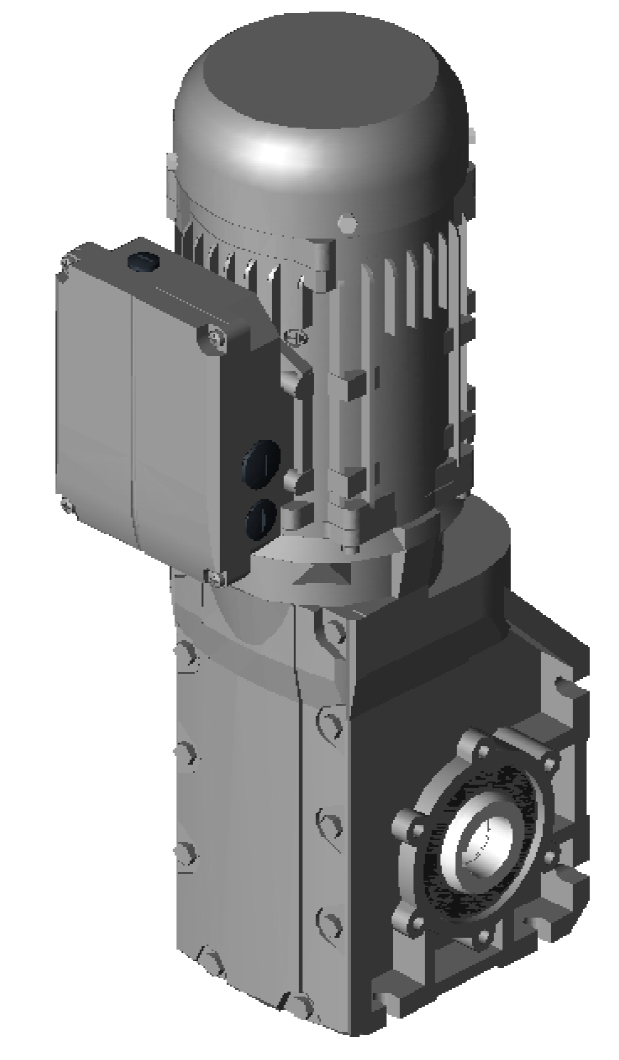

减速机g500-B240

电机m550-H71/L4

额定频率50 / 60 / 87 Hz

额定功率0.550 / 0.550 / 1.000 kW

比例77.741

输出速° 18.4 / 22.4 / 32.7 r/min

输出转矩264 / 216 / 271 Nm

负载能力0.91 / 1.11 / 0.85

转动惯量13.391 kgcm2

电机安装在减速机上直接安装 （内置电机)

封装IP55

表面/抗腐蚀OKS-S (Small; C1)

颜色RAL 7012＝玄武灰

第1/第2铭牌粘性标签 / 无

减速机-代码G50BB124MHAR3C00

轴类型H - 空心轴

输出轴30 mm

输出轴密封Viton

设计形式A - 带底脚，带止口圆对中

输出法兰R－不带法兰

油枕无通风

润滑剂CLP HC 220 USDA H1

变速箱润滑油量1.7 l

装配润滑脂未封闭

安装位置M4 [C]

电机编码M55BH071L045E0ECC

能效等级IE2

额定速度1430 / 1740 / 2540 r/min

功率要素0.76 / 0.73 / 0.74

额定电压 Y 400 / 460 / - V

输出电流 Y 1.35 / 1.21 / - A

额定电压 Δ 230 / - / 400 V

输出电流 Δ 2.34 / - / 2.42 A

电机编码 C86 2362 / 2362 / 2363

额定转矩3.67 Nm

绕组设计三角接/星接

运行模式S1

接线类型端子盒

电机接线盒M

温度等级F

电机保护TCO（热触点，NC开关）

冷却集成风扇

反馈增量编码器 IG2048-24V-H

反馈设计内部

电气接线－反馈端子盒

接线盒的位置T [2]

毛重 / 净重18.900 KG
