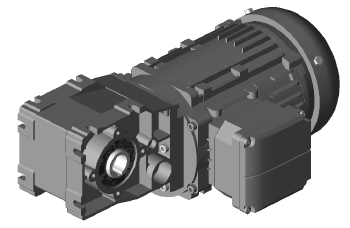

减速机系列g500 螺旋伞齿轮减速

电机

减速机g500-B450

电机MH 100-32

额定功率5,820 kW

额定频率87 Hz

比例10,328

输出速° 246,9 r/min

输出转矩214 Nm

负载能力1,50

转动惯量69,060 kgcm2

电机安装在减速机上直接安装 （内置电机

)

封装IP54

表面/抗腐蚀OKS-S (Small; C1)

颜色RAL 9005 =墨黑色

铭牌 1. / 2. 铝 / 铝

减速机-代码G50BB145MHAR3C00

轴类型H - 空心轴

输出轴30 mm

输出轴密封Viton

轴套是

空心轴的安装套件是

设计形式A - 带底脚，带止口圆

对中

输出法兰R－不带法兰

油枕已安装

润滑剂CLP 460

润滑油加注2,20 l

装配润滑脂未封闭

安装位置M4 [C]

电机编码MHEMAIG100-32C1C

额定速度2.550 r/min

额定转矩21,79 Nm

额定电压400 V

接线三角形的

输出电流12,8 A

功率要素0,78

运行模式S6 80%

接线类型端子盒

温度等级F

电机保护TCO（热触点，NC开

关）

冷却集成风扇

反馈增量编码器 IG128-

24V-H

电气接线－反馈端子盒

电机编码 C86 1984

接线盒的位置T [2]

电机选件2. 铭牌

电机选件安装于对面

重量41.1 KG
